Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

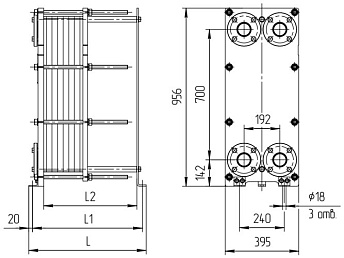

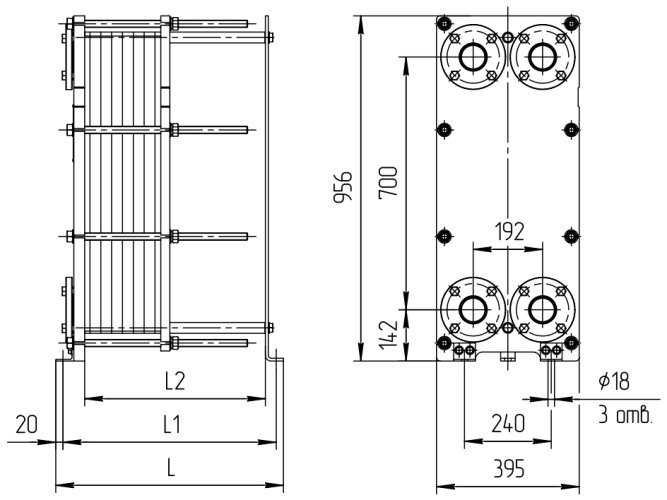

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№19 общепромышленное/ специальное исполнение | 1 | 525 | 485 | 400 | М20 | 8 | 11-35 | 195 |
| 2 | 625 | 585 | 500 | М20 | 8 | 36-55 | 215 | |
| 3 | 725 | 685 | 600 | М20 | 8 | 56-75 | 235 | |
| 4 | 875 | 835 | 750 | М20 | 8 | 76-105 | 265 | |
| 5 | 1125 | 1085 | 1000 | М20 | 8 | 106-155 | 320 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№19 общепромышленное/ специальное исполнение | 1 | 530 | 490 | 400 | М24 | 8 | 11-35 | 250 |
| 2 | 630 | 590 | 500 | М24 | 8 | 36-55 | 275 | |
| 3 | 730 | 690 | 600 | М24 | 8 | 56-75 | 300 | |
| 4 | 880 | 840 | 750 | М24 | 8 | 76-105 | 340 | |
| 5 | 1130 | 1090 | 1000 | М24 | 8 | 106-155 | 405 | |
